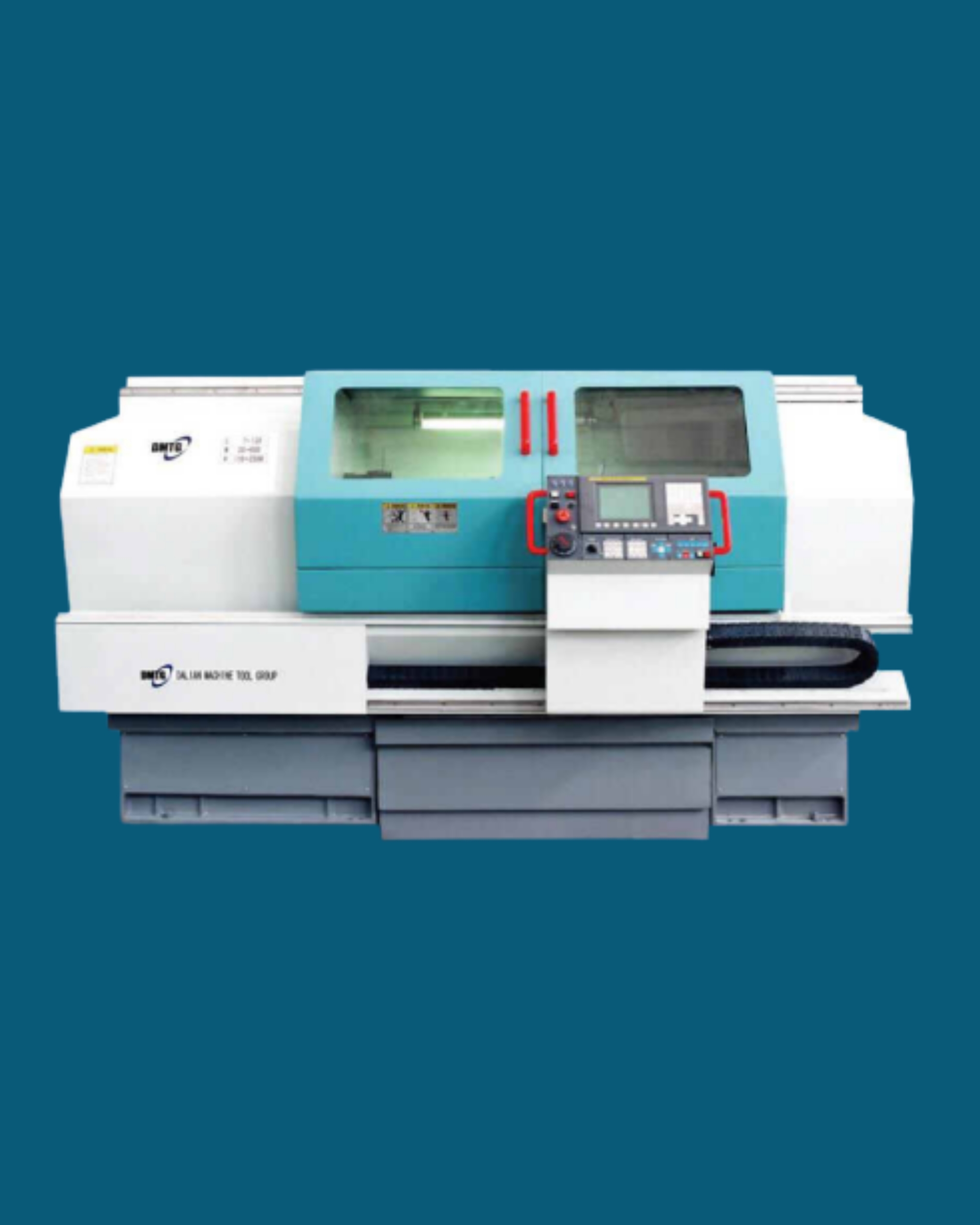

Tornos CNC de Bancada Paralela CKE Series 6150
Máxima automatización y precisión en el torneado de piezas largas con control FANUC.
Los tornos CNC de bancada paralela de la serie CKE combinan la robustez de un torno tradicional con la precisión y automatización de la tecnología CNC. Diseñados para mecanizar piezas de gran longitud, estos equipos están equipados con un control FANUC que garantiza un manejo intuitivo, alta fiabilidad y la capacidad de ejecutar programas complejos con gran exactitud. Su construcción de bancada paralela les permite manejar piezas pesadas, haciéndolos ideales para la producción de ejes, cilindros y otros componentes alargados en industrias como la automotriz, energética y de maquinaria pesada.
⚙️ Modelos y características principales
Característica | CKE 6150 | CKE 6763 | CKE 6780 |
Volteo sobre bancada | 500 mm | 630 mm | 800 mm |
Volteo sobre carro transversal | 280 mm | 320 mm | 490 mm |
Máxima distancia entre puntos | 1000, 1500 y 2000 mm | 1000, 1500, 2000, 3000 y 4000 mm | 1000, 1500, 2000, 3000 y 4000 mm |
Ancho de la bancada | 400 mm | 400 mm | 400 mm |
Máximo diámetro de torneado | 500 mm | 630 mm | 800 mm |
Recorrido del carro transversal | 280 mm | 320 mm | 380 mm |
Recorrido del carro longitudinal | 930, 1475 y 1920 mm | 930, 1410, 1910, 2910 y 3930 mm | 930, 1410, 1910, 2910 y 3930 mm |
Rango de velocidades | 7 a 2200 RPM (en 3 rangos) | 42 a 1900 RPM (en 4 rangos) | 42 a 1900 RPM (en 4 rangos) |
Rango 1: | 7-135 | 1:42-220 | 1:42-220 |
Rango 2: | 30-550 | 2:220-500 | 2:220-500 |
Rango 3: | 110-2200 | 3: 500-750 | 3:500-750 |
Rango 4: | - | 4: 750-1900 | 4: 750-1900 |
Nariz del husillo | D8 | D8 | D8 |
Diámetro de agujero del husillo | 82 mm | 100 mm | 100 mm |
Posiciones de la torreta | 6 (cambio motorizado) | 4 u 8 (cambio motorizado) | 4 u 8 (cambio motorizado) |
Sección de la herramienta | 25x25 mm | 32x32 mm | 32x32 mm |
Recorrido de la contrapunta | 150 mm | 180 mm | 180 mm |
Diámetro de la contrapunta | 75 mm | 86 mm | 86 mm |
Cono de la contrapunta | Morse N°5 | Morse N°5 | Morse N°5 |
Cono del husillo | Morse N°6 | Morse N°6 | Morse N°6 |
Potencia del motor | 10 HP | 15 HP | 15 HP |
Peso | 2900/3200/3600 kg | 4500/4900/5100/5600/6100 kg | 4680/4980/5280/5780/6280 kg |
Exportar a Hojas de cálculo
🎁 Accesorios y características opcionales
Cambio de rango automático: Disponible en el modelo CKE 6150Z.
Equipo plato/contrapunta hidráulico: Opción para los modelos CKE 6763 y CKE 6780, lo que aumenta la eficiencia y facilidad de operación en la sujeción de piezas.
✅ Beneficios
Control CNC FANUC: Garantiza alta precisión, repetibilidad y un funcionamiento confiable para la producción en serie.
Versatilidad de longitudes: Amplia gama de distancias entre puntos disponibles, lo que permite el mecanizado de piezas desde 1000 mm hasta 4000 mm.
Potencia y capacidad: Motores de hasta 15 HP y un gran volteo sobre bancada permiten el mecanizado de piezas robustas con gran remoción de material.
Eficiencia en la producción: La torreta de cambio motorizado, junto con el control CNC, reduce los tiempos de ciclo y la intervención del operador.
Construcción robusta: Diseñados para soportar las exigencias de trabajos pesados, con bancadas sólidas que minimizan las vibraciones.
